Động cơ điện 3 pha 22kW 30Hp

Động cơ điện 3 pha 22kW 30Hp là thiết bị chủ lực trong nhiều hệ thống công nghiệp nặng, đòi hỏi công suất lớn và vận hành liên tục. Thuộc dòng động cơ điện 3 pha có công suất trên 3.7kW, sản phẩm này cung cấp mô-men xoắn cao và hiệu suất vượt trội, không chỉ tối ưu hóa quy trình sản xuất mà còn góp phần tiết kiệm năng lượng đáng kể. Motordienbapha.com sẽ cung cấp thông tin chi tiết về động cơ điện 3 pha 22kW 30Hp này.

Thiết kế tổng quan về động cơ điện 3 pha 22kW 30Hp

Động cơ điện 3 pha 22kW 30Hp được thiết kế với kết cấu vững chắc, mang lại khả năng chịu tải cao và phù hợp cho các môi trường công nghiệp khắc nghiệt. Vỏ ngoài của động cơ được chế tạo từ gang đúc hoặc hợp kim nhôm, đảm bảo độ bền vượt trội và khả năng tản nhiệt hiệu quả.

Quạt gió đặt phía sau động cơ giúp làm mát liên tục, duy trì hiệu suất ổn định ngay cả khi thiết bị hoạt động trong thời gian dài. Thiết kế tối ưu này bảo vệ các linh kiện bên trong, kéo dài tuổi thọ sử dụng của motor điện.

Cấu tạo bên trong động cơ điện 3 pha 22kW 30Hp

Cấu tạo bên trong của động cơ điện 3 pha 22kW 30Hp bao gồm các thành phần chính, đảm bảo hoạt động mạnh mẽ và ổn định. Mỗi bộ phận đều đóng vai trò quan trọng trong việc chuyển đổi năng lượng điện thành cơ năng.

• Stator (phần tĩnh): Đây là bộ phận cố định bên ngoài của motor điện 3 pha, thường được sơn tĩnh điện màu xanh đậm đặc trưng. Stator chứa các cuộn dây quấn từ đồng nguyên chất, có nhiệm vụ tạo ra từ trường quay khi có dòng điện xoay chiều chạy qua, từ đó khởi động và duy trì chuyển động cho động cơ.
• Rotor (phần quay): Nằm bên trong stator, rotor được cấu thành từ nhiều lá thép kỹ thuật được ghép lại thành hình trụ. Dưới tác động của từ trường do stator tạo ra, rotor bắt đầu quay, sản sinh chuyển động cơ học cần thiết để vận hành thiết bị.

Ngoài ra, động cơ điện 3 pha 22kW 30Hp còn tích hợp các bộ phận hỗ trợ quan trọng khác. Chúng bao gồm vòng bi giúp trục quay ổn định, trục motor làm từ thép hợp kim chịu lực, cánh quạt làm mát phía sau để tản nhiệt hiệu quả, hộp đấu điện tiện lợi cho việc kết nối nguồn, chân đế vững chắc và nắp sampo bảo vệ các linh kiện bên ngoài.

Ứng dụng động cơ điện 3 pha 22kW 30Hp

Động cơ điện 3 pha 22kW 30Hp được ứng dụng rộng rãi trong nhiều ngành công nghiệp và dân dụng, nhờ khả năng cung cấp công suất lớn và hiệu suất cao. Sự linh hoạt của loại động cơ này giúp nó trở thành lựa chọn hàng đầu cho nhiều hệ thống máy móc.

• Trong ngành chế biến gỗ: Động cơ được sử dụng trong các thiết bị như máy ép ván gỗ, máy cưa, máy nghiền và máy trộn nguyên liệu, góp phần tối ưu hóa quy trình sản xuất.
• Trong ngành sản xuất thực phẩm và nông nghiệp: Ứng dụng phổ biến trong máy xay xát gạo, máy xay cám, máy tuốt lúa, giúp nâng cao hiệu quả và năng suất.
• Trong ngành cơ khí chế tạo: Sử dụng rộng rãi trong sản xuất máy bơm nước, máy sản xuất đồ chơi, thiết bị điện hiện đại và các dây chuyền lắp ráp mắt kính.
• Trong hệ thống vận chuyển và nén khí: Phục vụ cho các băng tải, hệ thống thang máy, máy nén khí và quạt công nghiệp cùng hệ thống thông gió quy mô lớn.
• Trong hệ thống lạnh và điều hòa không khí: Động cơ điện 3 pha 22kW 30Hp là thành phần quan trọng cho các hệ thống lạnh công nghiệp và điều hòa không khí trung tâm.

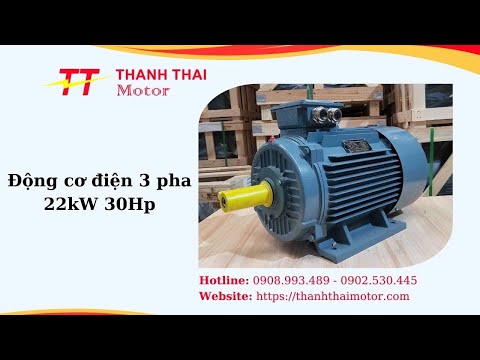

Xem video chi tiết về sản phẩm động cơ điện 3 pha 22kW 30Hp để hiểu rõ hơn về hoạt động của nó.

Ưu điểm nổi bật của động cơ điện 3 pha 22kW 30Hp

Động cơ điện 3 pha 22kW 30Hp được ưa chuộng trên thị trường bởi sở hữu nhiều ưu điểm vượt trội, đáp ứng tốt nhu cầu của các ứng dụng công nghiệp. Những đặc tính này mang lại hiệu quả kinh tế và vận hành ổn định cho người dùng.

• Sản phẩm cung cấp 4 tốc độ đầu ra khác nhau, mang lại sự linh hoạt tối đa cho nhiều công việc và yêu cầu vận hành đa dạng.
• Cấu trúc bên trong được chế tạo từ 100% dây đồng nguyên chất, giúp nâng cao độ bền, tuổi thọ và đặc biệt là tiết kiệm điện năng đáng kể trong quá trình sử dụng.
• Được thiết kế và sản xuất theo tiêu chuẩn kỹ thuật hiện đại của Đức, động cơ điện này đảm bảo chất lượng cao và giảm thiểu lượng điện năng tiêu thụ, tối ưu hóa chi phí vận hành.
• Sản phẩm mang lại sự cân bằng tối ưu giữa chất lượng và giá cả, phù hợp với khả năng đầu tư của nhiều doanh nghiệp và cá nhân.
• Động cơ được hưởng chính sách bảo hành dài hạn và sự tư vấn nhiệt tình từ đội ngũ kỹ thuật giàu kinh nghiệm của Motordienbapha.com, đảm bảo sự yên tâm cho khách hàng.

Phân loại động cơ điện 3 pha 22kW 30Hp

Động cơ điện 3 pha 22kW 30Hp có thể được phân loại dựa trên số cực điện, quyết định tốc độ vòng quay và phù hợp với các mục đích sử dụng cụ thể. Mỗi loại sẽ có đặc điểm kỹ thuật riêng biệt.

Động cơ điện 3 pha 22kW 30Hp 2 cực điện (2800 - 3000 vòng/phút)

Loại động cơ này mang lại tốc độ quay cao, phù hợp cho các ứng dụng cần chuyển động nhanh và hiệu quả. Dưới đây là các thông số kỹ thuật chính của động cơ điện 3 pha 22kW 30Hp 2 cực điện.

• Điện áp động cơ: 380/660V.
• Kích thước khung (Framsize): 180M.
• Dòng điện định mức tối đa: 41 A.
• Dây đồng với cấp chịu nhiệt: cấp F, giúp tiết kiệm điện năng và tăng độ bền.
• Tổng chiều dài: 700mm.
• Tổng chiều cao: 455mm.
• Đường kính trục: 48mm.
• Đường kính vành định vị: 250mm.

Động cơ điện 3 pha 22kW 30Hp 4 cực điện (1400 - 1500 vòng/phút)

Với tốc độ vòng quay trung bình, động cơ điện 3 pha 22kW 30Hp 4 cực điện lý tưởng cho các ứng dụng cần sự cân bằng giữa tốc độ và mô-men xoắn. Đây là lựa chọn phổ biến trong nhiều ngành công nghiệp.

• Điện áp: 380/660V.
• Kích thước khung (Framsize): 180L.
• Dòng điện định mức tối đa: 43.3 A.
• Dây đồng với cấp chịu nhiệt: cấp F, mang lại hiệu quả tiết kiệm điện năng.
• Tổng chiều dài: 740mm.
• Tổng chiều cao: 455mm.
• Đường kính trục: 48mm.
• Đường kính vành định vị: 250mm.

Động cơ điện 3 pha 22kW 30Hp 6 cực điện (900 - 1000 vòng/phút)

Động cơ điện 3 pha 22kW 30Hp với 6 cực điện cung cấp tốc độ quay thấp hơn, phù hợp cho các hệ thống yêu cầu mô-men xoắn cao và vận hành ổn định. Các thông số kỹ thuật chi tiết như sau.

• Điện áp: 380/660V.
• Kích thước khung (Framsize): 200L.
• Cấp chịu nhiệt: cấp F.
• Dòng điện định mức tối đa: 44.8 A.
• Tổng chiều dài: 770mm.
• Tổng chiều cao: 505mm.
• Đường kính trục: 55 mm.
• Kích thước vành định vị: 300mm.

Động cơ điện 3 pha 22kW 30Hp 8 cực điện (700 - 750 vòng/phút)

Đây là loại động cơ điện 3 pha 22kW 30Hp có tốc độ quay thấp nhất, thích hợp cho các ứng dụng cần lực kéo cực lớn và vận hành chậm rãi, ổn định. Thông số kỹ thuật chi tiết được trình bày dưới đây.

• Điện áp: 380/660V.
• Kích thước khung (Framsize): 225M.
• Cấp chịu nhiệt: cấp F.
• Dòng điện định mức tối đa: 49A.
• Tổng chiều dài: 845mm.
• Tổng chiều cao: 560mm.
• Đường kính trục: 60mm.
• Kích thước vành định vị: 350mm.

Hướng dẫn cách đấu điện, đo ampe định mức động cơ điện 3 pha 22kW 30Hp

Để đảm bảo động cơ điện 3 pha 22kW 30Hp hoạt động an toàn và hiệu quả, việc đấu nối điện và đo ampe định mức là vô cùng quan trọng. Quy trình này đòi hỏi sự cẩn thận và hiểu biết kỹ thuật.

Video dưới đây sẽ cung cấp hướng dẫn chi tiết về cách đấu nối điện và đo dòng điện định mức cho động cơ điện 3 pha 22kW 30Hp. Việc tuân thủ đúng kỹ thuật giúp bảo vệ thiết bị và tối ưu hóa hiệu suất làm việc.

Động cơ điện 3 pha 22kW 30Hp có thể kết hợp với sản phẩm nào?

Động cơ điện 3 pha 22kW 30Hp có khả năng kết hợp linh hoạt với nhiều thiết bị khác để mở rộng ứng dụng và tối ưu hóa hiệu suất. Đặc biệt, việc kết hợp với hộp giảm tốc sẽ tạo thành một bộ motor giảm tốc hoàn chỉnh.

Khi kết hợp hộp giảm tốc (hộp số giảm tốc) với động cơ điện 3 pha 22kW 30Hp, chúng ta sẽ có một bộ động cơ giảm tốc. Điều này giúp tăng mô-men xoắn, giảm tốc độ đầu ra và mở rộng đáng kể khả năng ứng dụng trong các hệ thống cần lực kéo lớn, vận hành ổn định ở tốc độ thấp.

Cụ thể, động cơ điện 3 pha 22kW 30Hp thường được kết hợp với các sản phẩm sau:

• Motor quạt thổi 22kW 30Hp: Tạo thành hệ thống quạt thổi công nghiệp mạnh mẽ.
• Động cơ điện 3 pha 22kW 30Hp kết hợp với hộp giảm tốc tải nặng trục thẳng R 22kW 30Hp sẽ tạo thành một motor giảm tốc tải nặng trục thẳng R 22kW 30Hp, lý tưởng cho các ứng dụng băng tải.
• Động cơ điện 3 pha 22kW 30Hp kết hợp với hộp giảm tốc tải nặng trục vuông góc K 22kW 30Hp sẽ tạo thành một motor giảm tốc tải nặng trục vuông góc K 22kW 30Hp, phù hợp với không gian lắp đặt hạn chế.
• Động cơ điện 3 pha 22kW 30Hp kết hợp với hộp giảm tốc tải nặng trục song song F 22kW 30Hp sẽ tạo thành một motor giảm tốc tải nặng trục song song F 22kW 30Hp, tối ưu cho các hệ thống truyền động song song.
• Bơm hút chân không 22kW 30Hp: Cung cấp lực hút mạnh mẽ cho các ứng dụng công nghiệp.
• Động cơ điện 3 pha có cùng công suất kết hợp với hộp giảm tốc tải nặng trục vuông góc S 22kW 30Hp sẽ tạo thành một motor giảm tốc tải nặng trục vuông góc S 22kW 30Hp, giải pháp hiệu quả cho truyền động góc.

Kết luận

Động cơ điện 3 pha 22kW 30Hp là một giải pháp mạnh mẽ và đáng tin cậy cho nhiều ứng dụng công nghiệp đòi hỏi công suất lớn và hiệu suất cao. Với thiết kế bền bỉ, cấu tạo tối ưu và khả năng vận hành linh hoạt ở nhiều tốc độ khác nhau, loại động cơ này không chỉ nâng cao hiệu quả sản xuất mà còn đóng góp vào việc tiết kiệm năng lượng.

Motordienbapha.com tự hào sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện, kế thừa từ Thành Thái Motor. Chúng tôi cam kết cung cấp các sản phẩm motor điện chất lượng cao cùng dịch vụ tư vấn và hỗ trợ kỹ thuật tận tâm, giúp khách hàng lựa chọn giải pháp phù hợp nhất.

Để biết thêm thông tin chi tiết hoặc nhận tư vấn về động cơ điện 3 pha 22kW 30Hp và các sản phẩm khác, quý khách hàng vui lòng liên hệ Motordienbapha.com qua số điện thoại 0918 827 329 hoặc Zalo 0918827329. Chúng tôi luôn sẵn lòng phục vụ!
