Bộ bảo vệ pha motor điện: Nguyên lý và hướng dẫn đấu nối

Bộ bảo vệ pha motor điện là thiết bị điện tử chuyên dụng có chức năng giám sát trạng thái nguồn điện cấp vào động cơ nhằm phát hiện sớm các sự cố như mất pha, lệch pha hay quá áp. Khi gặp bất thường, thiết bị tự động ngắt mạch điều khiển của khởi động từ để dừng máy kịp thời, giúp ngăn ngừa nguy cơ cháy cuộn dây và kéo dài tuổi thọ thiết bị.

Tầm quan trọng của bộ bảo vệ pha motor điện trong vận hành

• Giám sát liên tục điện áp nguồn cấp 3 pha để ngắt mạch điều khiển ngay khi phát hiện mất pha hoặc đảo pha.
• Bảo vệ cuộn dây đồng của động cơ điện khỏi nguy cơ quá nhiệt và cháy nổ do lệch áp.
• Giúp tiết kiệm chi phí bảo trì và giảm thiểu thời gian dừng máy ngoài dự kiến trong nhà máy.
• Quy trình lắp đặt đơn giản với sơ đồ đấu nối tiếp điểm rơ le ngắt nguồn khởi động từ.

Dưới đây là phân tích chi tiết về cấu tạo, nguyên lý vận hành và quy trình kỹ thuật đấu nối thiết bị an toàn này.

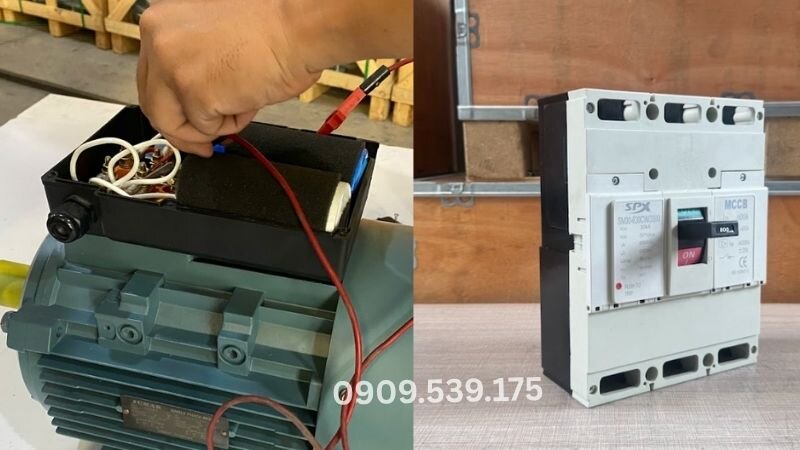

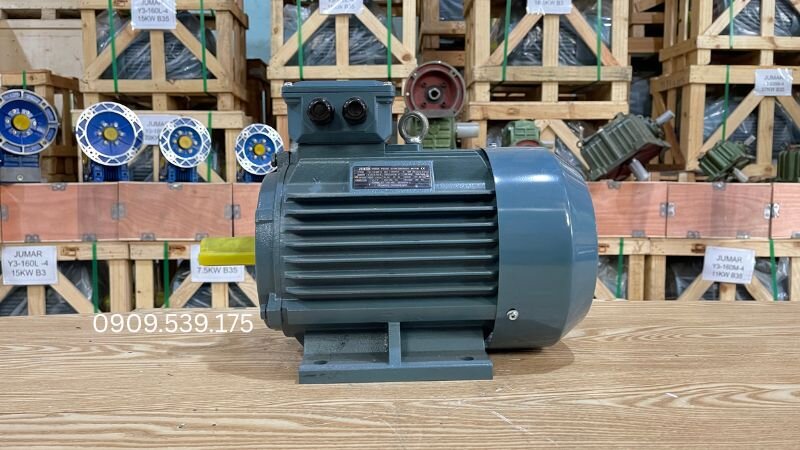

Bộ bảo vệ pha motor điện là gì?

Bộ bảo vệ pha motor điện là linh kiện an toàn quan trọng trong các tủ điện công nghiệp. Thiết bị có nhiệm vụ theo dõi chất lượng điện áp và phát tín hiệu dừng máy khi nguồn điện không đạt chuẩn.

Trong hệ thống sản xuất, động cơ điện công nghiệp thường phải làm việc liên tục với tải trọng lớn. Nguồn điện lưới cấp vào không phải lúc nào cũng duy trì sự ổn định tuyệt đối.

Khi xảy ra hiện tượng mất pha hoặc sụt áp đột ngột, cuộn dây bên trong mô tơ điện sẽ bị quá dòng. Điều này sinh ra lượng nhiệt cực lớn làm nóng chảy lớp véc ni cách điện và gây chập cháy.

Việc trang bị bộ bảo vệ pha motor điện giúp phát hiện mọi biến đổi bất thường của dòng điện ngay từ đầu nguồn. Thiết bị lập tức tác động lên rơ le trung gian hoặc khởi động từ để ngắt điện cấp vào máy.

Đây là linh kiện không thể thiếu nếu khách hàng muốn sở hữu một chiếc motor điện tốt nhất với tuổi thọ vận hành lâu dài.

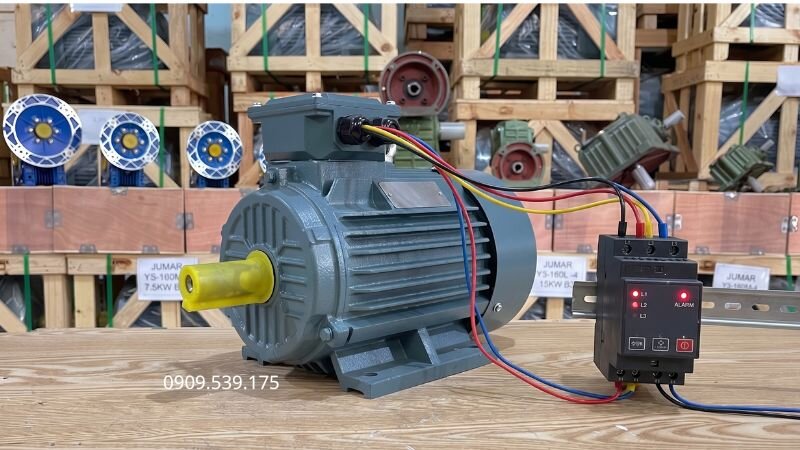

Nguyên lý hoạt động của bộ bảo vệ pha ra sao?

Thiết bị vận hành dựa trên cơ chế so sánh thông số điện áp thực tế với các ngưỡng giới hạn được cài đặt sẵn. Khi các thông số vượt ngưỡng an toàn, bộ vi xử lý sẽ phát lệnh ngắt mạch tức thì.

Mạch điện tử bên trong rơ le giám sát liên tục biên độ điện áp và góc lệch pha của từng đường dây cấp nguồn L1, L2 và L3. Hệ thống này phân tích tín hiệu theo thời gian thực với độ chính xác cao.

Nếu nguồn điện đáp ứng đầy đủ tiêu chuẩn về độ cân bằng và thứ tự pha, tiếp điểm ngõ ra của thiết bị duy trì trạng thái đóng. Dòng điện điều khiển đi qua cuộn hút khởi động từ để duy trì trạng thái chạy cho mô tơ điện 220v hoặc 380v.

Ngay khi xuất hiện sự cố lệch pha hoặc mất áp, bộ so sánh điện áp sẽ kích hoạt rơ le ngõ ra chuyển trạng thái từ đóng sang mở. Cuộn hút khởi động từ mất điện khiến tiếp điểm động lực mở ra và ngắt hoàn toàn nguồn cấp vào máy.

Đội ngũ kỹ thuật tại Motordienbapha.com khuyến cáo nên chọn các dòng rơ le bảo vệ có tích hợp thời gian trễ tác động điều chỉnh được từ 0.1 đến 10 giây. Điều này giúp ngăn ngừa tình trạng ngắt nhầm do sụt áp gợn sóng tức thời trong lưới điện công nghiệp.

Sau khi sự cố điện lưới được khắc phục và điện áp trở lại dải an toàn, thiết bị sẽ tự động khôi phục tiếp điểm điều khiển hoặc chờ lệnh reset thủ công tùy theo cài đặt của người vận hành.

Ưu nhược điểm khi dùng bộ bảo vệ pha motor điện

Đánh giá chi tiết ưu điểm và hạn chế sẽ giúp kỹ sư vận hành đưa ra quyết định đầu tư thiết bị bảo vệ tối ưu nhất. Giải pháp này mang lại nhiều lợi ích thiết thực nhưng cũng yêu cầu quy trình lắp đặt chuẩn xác.

Ưu điểm nổi bật của thiết bị:

• Chống cháy máy tuyệt đối: Ngăn chặn 100% rủi ro cháy cuộn dây do lỗi mất pha gây ra ở các dòng động cơ điện công nghiệp.
• Tiết kiệm chi phí sửa chữa: Thay vì phải tốn hàng triệu đồng để quấn lại dây hoặc xem xét giá motor mới để thay thế, khách hàng chỉ cần bỏ ra một khoản nhỏ để lắp bộ bảo vệ.
• Bảo vệ hệ thống cơ khí: Dừng máy lập tức khi bị ngược thứ tự pha, tránh hỏng hóc cánh quạt, trục truyền động và hộp giảm tốc.
• Đảm bảo an toàn lao động: Giảm thiểu nguy cơ chập điện lan truyền trong nhà xưởng khi motor điện công nghiệp gặp sự cố.

Nhược điểm cần lưu ý:

• Tăng chi phí đầu tư ban đầu: Ngoài giá thành của bản thân bộ bảo vệ pha, khách hàng sẽ phải chi thêm cho các thiết bị phụ trợ trong tủ điện như rơ le trung gian.
• Đòi hỏi chuyên môn kỹ thuật cao: Thiết bị này yêu cầu thợ phải có kiến thức chuyên sâu để đọc hiểu sơ đồ mạch điều khiển và thực hiện đấu nối các tiếp điểm chuẩn xác.
• Nguy cơ gây gián đoạn sản xuất: Đối với các khu vực có điện lưới không ổn định nhưng vẫn nằm trong ngưỡng chịu đựng của motor, những bộ bảo vệ quá nhạy hoặc kém chất lượng có thể kích hoạt ngắt điện liên tục.

Các sự cố bộ bảo vệ pha cần xử lý

Khi doanh nghiệp hoặc khách hàng tiến hành mua motor điện để lắp đặt cho hệ thống máy móc, việc trang bị bộ bảo vệ pha là rất cần thiết nhằm phát hiện và xử lý kịp thời các sự cố về nguồn điện. Thiết bị này giúp động cơ vận hành ổn định, hạn chế nguy cơ cháy hỏng và nâng cao độ bền trong quá trình sử dụng.

Nếu quý khách đang cần tư vấn chọn mua động cơ điện hoặc giải pháp tủ điện chống cháy motor, hãy liên hệ Motordienbapha.com qua hotline 0918 827 329 để được hỗ trợ tận tình.

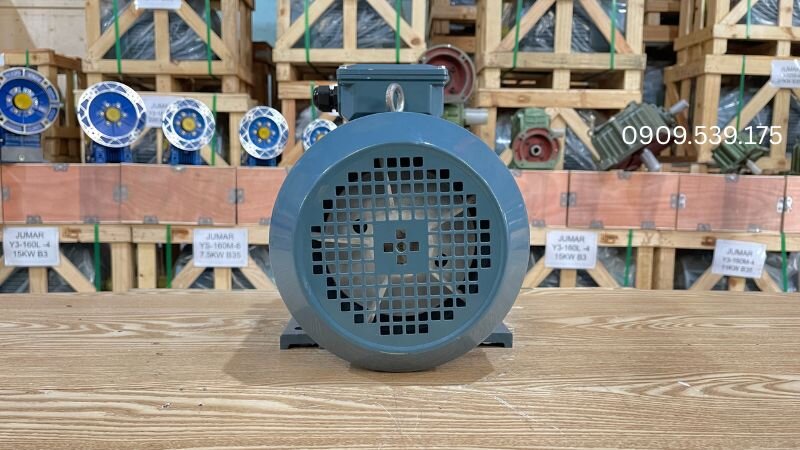

Lỗi mất pha

Hiện tượng mất pha xảy ra khi một trong ba dây dẫn nguồn bị đứt hoặc đốm tiếp xúc tại cầu chì bị chập chập. Đây là nguyên nhân hàng đầu gây hư hỏng thiết bị điện.

Đây là hiện tượng một trong 3 dây pha L1, L2, L3 bị đứt do sự cố điện lưới hoặc lỏng ốc siết. Nếu không có bộ bảo vệ, motor điện sẽ gây ra tiếng ồn lớn chỉ trong vài phút.

Khi mất một pha, động cơ điện vẫn có thể tiếp tục quay nếu đang chạy nhưng dòng điện ở hai pha còn lại sẽ tăng vọt gấp nhiều lần. Nhiệt độ bối dây tăng cao nhanh chóng sẽ làm sấy cháy lớp vecni cách điện.

Nếu máy đang dừng mà bị mất pha, khởi động từ đóng điện sẽ khiến mô tơ phát ra tiếng gầm lớn nhưng không thể quay. Bộ giám sát pha sẽ ngắt điện ngay lập tức để bảo vệ an toàn.

Lỗi lệch pha

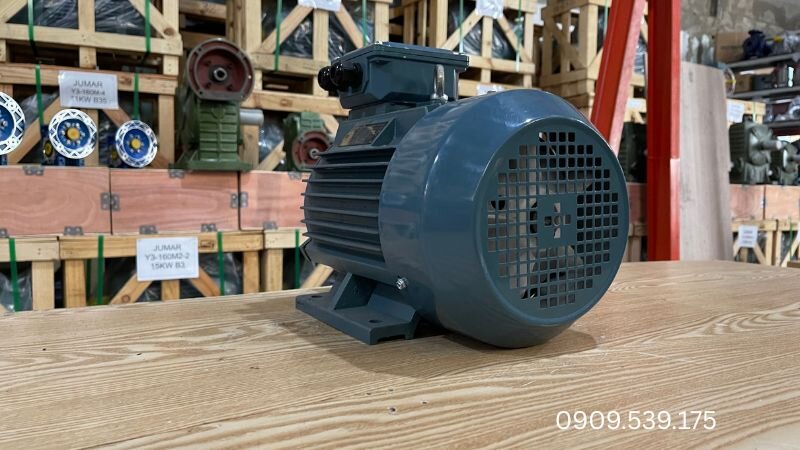

Lệch pha xảy ra khi điện áp giữa các pha không đồng đều. Lệch pha làm dòng điện tăng lên, gây nóng máy nhanh chóng, ảnh hưởng đến độ bền của các dòng động cơ điện nhập khẩu.

Hiện tượng này còn khiến mô tơ hoạt động mất cân bằng, phát sinh rung lắc khó chịu và làm giảm đáng kể hiệu suất làm việc của hệ thống.

Sự mất cân bằng điện áp sinh ra dòng điện thứ tự ngược làm giảm momen quay của máy. Điều này buộc thiết bị phải tiêu thụ dòng điện lớn hơn để duy trì công suất đầu ra.

Đặc biệt đối với các dòng động cơ điện nhập khẩu có độ chính xác cao, tình trạng lệch pha kéo dài làm tăng độ rung cơ khí và làm giảm đáng kể tuổi thọ vòng bi.

Lỗi đảo pha hoặc sai thứ tự pha

Lỗi đảo pha rất nguy hiểm cho các thiết bị như máy nén khí hoặc máy bơm nước ly tâm vì nó làm motor quay ngược chiều thiết kế.

Bộ bảo vệ pha sẽ ngăn không cho máy khởi động nếu phát hiện thứ tự pha bị hoán đổi. Điều này giúp bảo vệ các bộ phận cơ khí bên trong và ngăn chặn những tai nạn lao động đáng tiếc do thiết bị chuyển động sai hướng.

Trình tự pha thay đổi khiến từ trường quay trong stator đảo chiều, làm cho mô tơ điện quay ngược so với chiều thiết kế ban đầu. Điều này vô cùng nguy hiểm cho máy nén khí, bơm nước hay cánh quạt.

Rơ le bảo vệ sẽ khóa mạch điều khiển không cho đóng khởi động từ nếu phát hiện thứ tự pha L1, L2, L3 bị đấu sai. Người vận hành chỉ cần đảo lại hai vị trí dây nguồn để máy hoạt động bình thường.

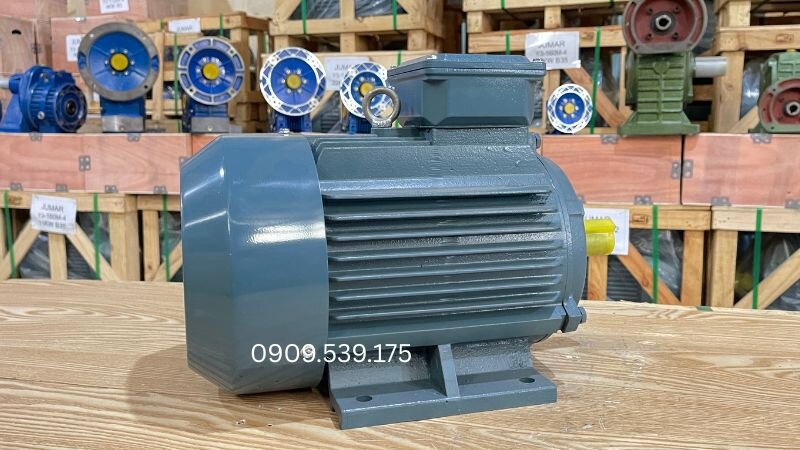

Sự cố quá áp và thấp áp

Điện áp tăng lên quá cao hoặc sụt xuống quá thấp so với định mức ghi trên thông số động cơ điện. Thiết bị bảo vệ sẽ tự động ngắt mạch để bảo vệ lớp cách điện của bối dây.

Việc duy trì nguồn áp ổn định không chỉ ngăn chặn tình trạng chập cháy tức thời mà còn đảm bảo máy luôn vận hành như một chiếc motor điện tốt nhất trong dây chuyền.

Khi điện áp tăng quá cao, lõi thép stator bị bão hòa từ trường làm tăng tổn hao dòng Foucault và gây nóng máy cực nhanh. Lớp cách điện bối dây sẽ nhanh chóng bị giòn và nứt gãy.

Ngược lại khi điện áp sụt giảm quá thấp, momen mở máy bị giảm theo công thức M propto U^2. Động cơ điện không kéo nổi tải sẽ rơi vào tình trạng kẹt rotor và bị cháy cuộn dây.

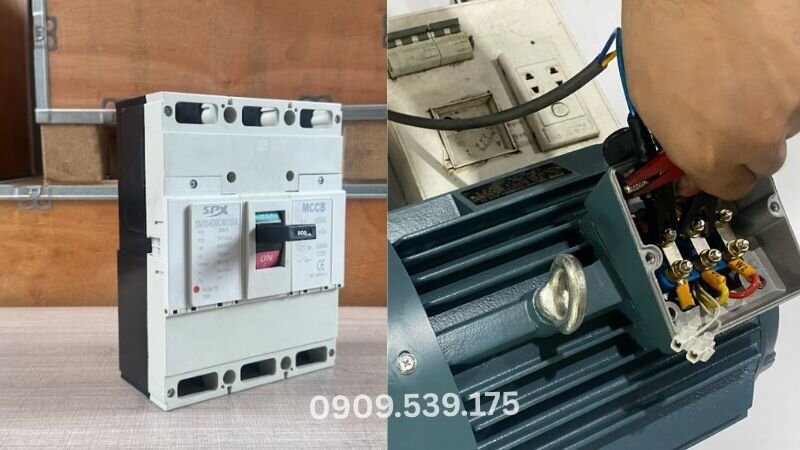

Hướng dẫn sơ đồ đấu nối bộ bảo vệ pha motor điện

Để bộ bảo vệ pha hoạt động chính xác và bảo vệ an toàn cho hệ thống motor điện, quá trình đấu nối cần thực hiện đúng theo sơ đồ kỹ thuật cơ bản.

Thiết bị rơ le bảo vệ pha thường được thiết kế để gắn trực tiếp lên thanh ray tiêu chuẩn trong tủ điện điều khiển công nghiệp.

Lưu ý an toàn kỹ thuật: Luôn ngắt hoàn toàn aptomat tổng và dùng bút thử điện kiểm tra trước khi thao tác nối dây. Các tiếp điểm đấu nối phải được siết chặt bằng tô vít lực để tránh hiện tượng mô van gây chập cháy tủ điện.

Các bước tiến hành đấu nối chi tiết như sau:

• Đấu nguồn giám sát: Đưa 3 dây pha nguồn điện trước khởi động từ vào các cổng ký hiệu L1, L2, L3 trên bộ bảo vệ pha để thiết bị theo dõi tình trạng nguồn điện liên tục.
• Đấu mạch điều khiển: Sử dụng cặp tiếp điểm thường đóng NC hoặc thường mở NO của bộ bảo vệ pha để đấu nối tiếp với cuộn hút A1 và A2 của khởi động từ.
• Đấu thiết bị báo lỗi: Nối cặp tiếp điểm phụ với đèn báo sự cố tín hiệu màu đỏ để thợ kỹ thuật dễ dàng nhận biết trạng thái dừng máy từ xa.
• Vận hành kiểm thử: Khi nguồn điện ổn định và đủ pha, tiếp điểm trên bộ bảo vệ sẽ đóng lại, cho phép khởi động từ hút và cấp điện cho motor điện hoạt động. Ngược lại, nếu xảy ra sự cố như mất pha, ngược pha hoặc lệch áp, bộ bảo vệ sẽ tự động ngắt tiếp điểm, khiến khởi động từ nhả ra và dừng motor ngay lập tức.

Cách đấu này áp dụng hiệu quả cho cả máy 3 pha lớn và các dòng motor điện pha 220v có sử dụng rơ le nhiệt kết hợp bộ giám sát áp.

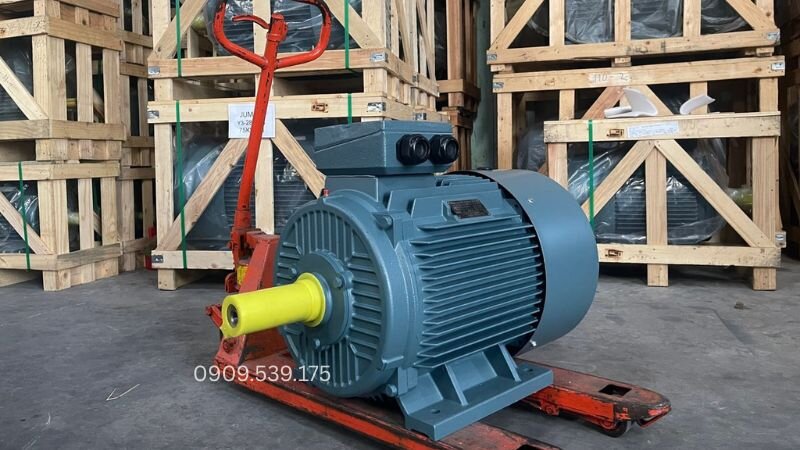

Tiêu chí lựa chọn bộ bảo vệ pha phù hợp

Khi tìm đến các đơn vị bán động cơ điện hoặc bán motor điện để nâng cấp hệ thống, người dùng cần lựa chọn bộ bảo vệ pha phù hợp nhằm đảm bảo motor vận hành ổn định và an toàn lâu dài.

Chọn đúng thiết bị có thông số tương thích sẽ giúp tối ưu hóa chi phí đầu tư và nâng cao độ tin cậy cho toàn bộ quy trình sản xuất.

• Dải điện áp: Bộ bảo vệ pha cần tương thích với nguồn điện sử dụng, phổ biến nhất là nguồn 3 pha 380V trong hệ thống công nghiệp hoặc điện pha 220v.
• Tính năng tích hợp: Nên ưu tiên các thiết bị có khả năng bảo vệ nhiều lỗi cùng lúc như mất pha, ngược pha, lệch pha, quá áp hoặc thấp áp để tăng hiệu quả bảo vệ motor điện.
• Thương hiệu uy tín: Lựa chọn các hãng chuyên dụng có độ nhạy và độ chính xác cao sẽ giúp hệ thống phát hiện sự cố nhanh hơn và hạn chế tình trạng ngắt sai.
• Giá thành: Nên cân đối giữa chi phí đầu tư và chất lượng sản phẩm, ưu tiên các thiết bị có độ bền cao, hoạt động ổn định và được hỗ trợ kỹ thuật rõ ràng.

Motordienbapha.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi sẵn sàng hỗ trợ khách hàng tính toán dải bảo vệ tối ưu nhất cho từng hệ thống máy móc.

Để tìm mua mô tơ điện chất lượng cao hoặc nhận báo giá motor cùng các linh kiện bảo vệ chính hãng, quý khách hãy liên hệ ngay Zalo 0918827329 để được các kỹ sư tư vấn chuyên sâu.

Câu hỏi thường gặp

Kết luận

Việc trang bị bộ bảo vệ pha motor điện là cần thiết nhất để bảo vệ tài sản của khách hàng. Thiết bị không chỉ giúp ngăn ngừa cháy nổ mà còn giúp khách hàng an tâm tuyệt đối trong quá trình vận hành sản xuất.

Sự chủ động trong việc trang bị các linh kiện giám sát nguồn điện sẽ đem lại lợi ích kinh tế lâu dài, hạn chế tối đa nguy cơ hỏng hóc cuộn dây động cơ.

Nếu khách hàng đang có ý định mua động cơ điện hoặc cần tư vấn sâu hơn về giải pháp chống cháy cho hệ thống máy móc, hãy liên hệ ngay với Motordienbapha.com. Chúng tôi là đơn vị uy tín kế thừa từ Thành Thái Motor, chuyên cung cấp các dòng động cơ điện công nghiệp và thiết bị bảo vệ chính hãng hàng đầu qua hotline 0918 827 329 hoặc Zalo 0918827329!
