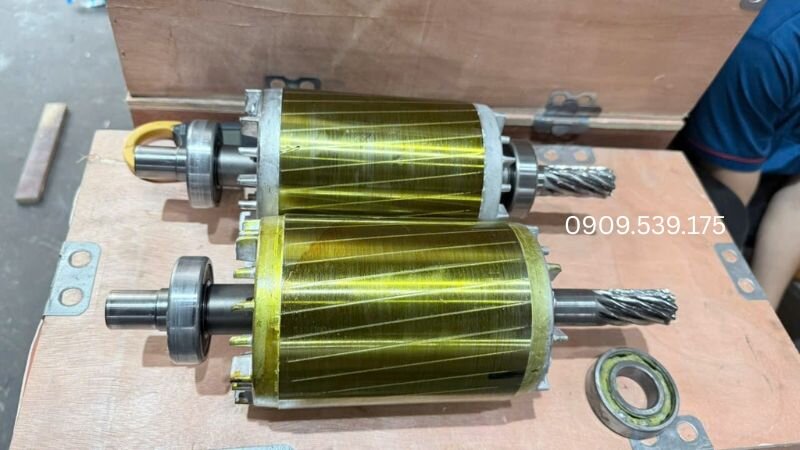

Cách lắp vòng bi vào rotor đúng kỹ thuật và an toàn nhất

Tác giả: ThanhThaiMotor

Cập nhật lúc: 24/08/2026

Lắp ráp ổ bi đòi hỏi sự chính xác tuyệt đối nhằm duy trì hiệu suất cơ khí bền bỉ. Thực hiện cách lắp vòng bi vào rotor đúng kỹ thuật giúp định vị tâm trục chuẩn xác, giảm ma sát động, ngăn ngừa hiện tượng quá nhiệt và kéo dài tuổi thọ vận hành cho các dòng động cơ điện. Việc tuân thủ quy trình chuẩn còn hỗ trợ bảo vệ bề mặt ngõng trục khỏi vết xước cơ học.

Nắm vững các nguyên tắc cơ bản trong cách lắp vòng bi vào rotor giúp thiết bị vận hành êm ái.

Chuẩn bị đầy đủ dụng cụ chuyên dụng như cảo, ống đóng đồng tâm, máy gia nhiệt cảm ứng và thiết bị đo dung sai.
Lựa chọn phương pháp lắp nguội, lắp nhiệt hoặc ép thủy lực dựa trên đường kính trong của ổ bi và độ dôi mối ghép.
Tuân thủ tuyệt đối quy tắc truyền lực lên vành có mối ghép chặt để tránh làm hỏng con lăn và rãnh lăn.
Kiểm tra khe hở bên trong ổ bi và độ đảo trục sau khi hoàn tất quy trình lắp ráp cơ khí.

Dưới đây là phân tích chi tiết toàn bộ quy trình kỹ thuật và các lưu ý an toàn quan trọng khi thực hiện lắp ráp ổ đạn vào trục quay.

Việc thực hiện chính xác các thao tác cơ khí quyết định đến tuổi thọ vận hành và độ ổn định của toàn bộ hệ thống truyền động. Lắp đặt sai cách sẽ gây ra những hư hỏng nghiêm trọng cho thiết bị.

Khi thao tác sai kỹ thuật, vành trong và vành ngoài của ổ bi có thể bị lệch tâm. Sự lệch tâm này làm gia tăng ma sát nội tại, gây ra hiện tượng quá nhiệt nhanh chóng trong quá trình vận hành.

Lực tác động sai vị trí làm biến dạng rãnh lăn và viên bi. Điều này tạo ra độ rung lắc lớn, phát ra tiếng ồn bất thường và làm giảm đáng kể tuổi thọ của motor điện công nghiệp.

Ngoài ra, bề mặt ngõng trục có thể bị xước hoặc mòn vẹt nếu lực ép không đều. Việc khắc phục sự cố trục hỏng tốn kém nhiều chi phí và thời gian dừng máy.

Đội ngũ kỹ thuật viên tại Motordienbapha.com kế thừa nền tảng kinh nghiệm sâu rộng từ Thành Thái Motor, luôn khuyến cáo kiểm tra kỹ độ dôi mối ghép trục trước khi ép ổ đạn để tránh hiện tượng nứt vành trong.

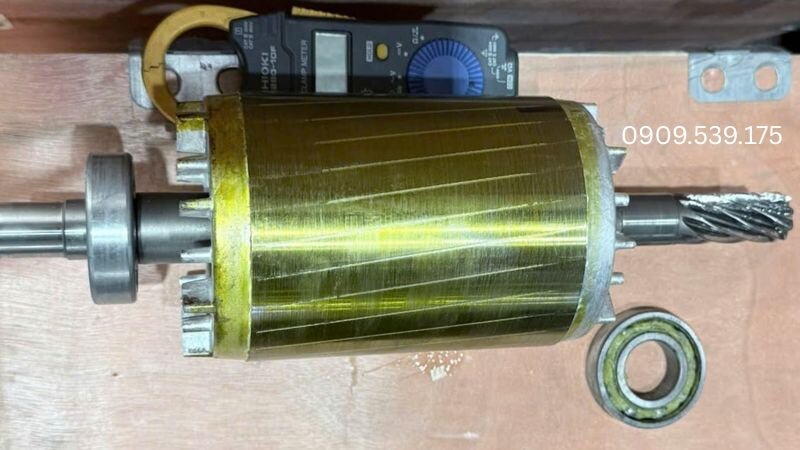

Khâu chuẩn bị đóng vai trò then chốt giúp quá trình thao tác diễn ra thuận lợi, chính xác và an toàn tuyệt đối. Kỹ thuật viên cần kiểm tra kỹ lưỡng dụng cụ cùng thông số bề mặt.

Bộ cảo vòng bi chuyên dụng giúp tháo lắp an toàn, tránh biến dạng cấu trúc.
Búa cao su hoặc búa đồng để truyền lực nhẹ nhàng khi căn chỉnh vị trí.
Máy gia nhiệt cảm ứng hoặc bể ngâm dầu chịu nhiệt cho phương pháp lắp nhiệt.
Dụng cụ đo kiểm chính xác như thước cặp panme để đo đường kính ngõng trục.
Mỡ bôi trơn bôi nhẹ bề mặt giúp giảm ma sát tiếp xúc khi đưa linh kiện vào.
Khăn lau không xơ và dung dịch làm sạch chuyên dụng để loại bỏ mạt bụi.

Trước khi lắp, cần đo dung sai trục theo tiêu chuẩn cơ khí. Ký hiệu dung sai ngõng trục thường gặp là k5, m5 hoặc j6 tùy thuộc vào chế độ tải trọng của thiết bị.

Khe hở trong của ổ bi như C2, CN, C3 cũng cần được xác định. Việc chọn sai khe hở có thể khiến ổ bi bị kẹt cứng khi nhiệt độ động cơ điện tăng cao lúc vận hành.

Xem thêm: Hướng dẫn cách đấu sao tam giác chuẩn xác và dễ thực hiện

Lựa chọn phương pháp thi công phù hợp phụ thuộc vào kích thước ổ bi, độ dôi mối ghép và điều kiện trang thiết bị hiện có tại xưởng sản xuất.

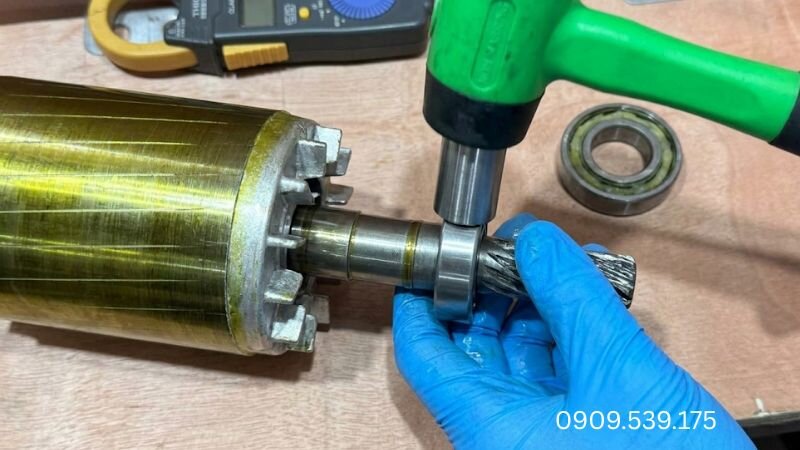

Phương pháp này thích hợp cho các dòng ổ bi có đường kính lỗ nhỏ dưới 55 mm và độ dôi mối ghép vừa phải. Quy trình đòi hỏi lực tác động phải phân bố đều.

Kỹ thuật viên vệ sinh sạch sẽ ngõng trục và bôi một lớp dầu công nghiệp mỏng. Dầu giúp giảm ma sát tiếp xúc khi thực hiện cách lắp vòng bi vào rotor bằng cơ học.

Sử dụng ống đóng có đường kính phù hợp tì sát vào vành trong. Dùng búa cao su gõ nhẹ và đều tay quanh chu vi ống đóng để tác động lực song song với tâm trục.

Phương pháp này thường áp dụng khi bảo trì motor điện 220v hoặc các dòng mô tơ điện 220v công suất nhỏ trong hộ gia đình và xưởng cơ khí nhỏ.

Phương pháp này khai thác nguyên lý giãn nở nhiệt của kim loại, áp dụng cho các ổ bi kích thước trung bình và lớn trong ngành công nghiệp.

Ổ bi được gia nhiệt bằng thiết bị cảm ứng điện từ hoặc bể ngâm dầu sạch. Nhiệt độ gia nhiệt được kiểm soát chặt chẽ trong khoảng 80 đến 110 độ C.

Công thức tính độ giãn nở nhiệt đường kính trong được xác định theo công thức ΔD = α × D × ΔT. Trong đó α là hệ số giãn nở nhiệt của thép, D là đường kính danh nghĩa, ΔT là độ lệch nhiệt độ.

Khi ổ bi giãn nở đủ kích thước, kỹ thuật viên dùng găng tay chịu nhiệt nhanh chóng đưa ổ bi vào ngõng trục cho đến khi tựa sát vào vai trục định vị.

Sau khi nguội hẳn, vành trong co lại và ôm chặt lấy ngõng trục của động cơ điện công nghiệp, tạo nên liên kết cơ khí vô cùng chắc chắn.

Đối với các dòng máy công suất lớn, sử dụng máy ép thủy lực là giải pháp tối ưu để kiểm soát lực ép chính xác và liên tục.

Lực ép được truyền đều đặn qua đầu gá chuyên dụng. Phương pháp này loại bỏ hoàn toàn các va đập cơ học dư thừa, giúp bảo vệ tối đa rãnh lăn.

Máy ép thủy lực giúp quá trình định vị ổ đạn diễn ra trơn tru, phù hợp cho quy mô sản xuất và bảo dưỡng động cơ điện nhập khẩu khắt khe.

Nếu quý khách hàng đang tìm kiếm giải pháp tư vấn kỹ thuật hoặc có nhu cầu mua motor điện, mua động cơ điện chất lượng cao, hãy liên hệ ngay với Motordienbapha.com qua số điện thoại 0918 827 329 hoặc Zalo 0918827329. Đội ngũ chuyên gia am hiểu chuyên sâu kế thừa kinh nghiệm từ Thành Thái Motor luôn sẵn sàng hỗ trợ tận tình.

Bảng so sánh chi tiết dưới đây giúp kỹ thuật viên dễ dàng lựa chọn phương pháp lắp ráp tối ưu nhất cho từng chủng loại thiết bị và điều kiện thực tế.

Tiêu chí so sánh	Phương pháp lắp nguội	Phương pháp lắp nhiệt	Phương pháp ép thủy lực
Kích thước lỗ ổ bi	Nhỏ dưới 55 mm	Trung bình và lớn trên 55 mm	Mọi kích thước tiêu chuẩn
Dụng cụ thi công	Ống đóng và búa cao su	Máy gia nhiệt cảm ứng hoặc bể dầu	Máy ép thủy lực và gá ép
Rủi ro hư hỏng	Trung bình nếu gõ lệch lực	Rất thấp nếu kiểm soát nhiệt tốt	Rất thấp lực ép phân bố đều
Tốc độ thực hiện	Nhanh với ổ bi nhỏ	Cần thời gian nung nóng	Nhanh và độ chính xác cao
Ứng dụng phổ biến	Motor điện pha 220v và máy nhỏ	Động cơ điện công nghiệp lớn	Dây chuyền bảo dưỡng chuyên nghiệp

Tuyệt đối không sử dụng ngọn lửa khò trực tiếp để nung nóng ổ bi. Nhiệt độ cục bộ quá cao sẽ làm thay đổi cấu trúc pha của thép, làm giảm độ cứng và gây biến dạng ổ bi nhanh chóng.

Thực hiện các bước quy chuẩn giúp người dùng tự bảo dưỡng mô tơ điện an toàn, hạn chế tối đa các sai sót kỹ thuật ngoài ý muốn tại xưởng gia đình.

Bước 1: Kiểm tra chiều lắp của vòng bi theo yêu cầu kỹ thuật của phớt chặn dầu. Xác định đúng mặt làm việc của vòng bi để phớt chặn dầu phát huy tối đa chức năng ngăn bụi và giữ mỡ bôi trơn.
Bước 2: Sử dụng mỡ bò hoặc dầu công nghiệp thoa một lớp mỏng và đều lên toàn bộ chu vi ngõng trục. Việc giảm ma sát bề mặt mang lại hiệu quả cao khi áp dụng cho cả dòng động cơ điện giá rẻ lẫn các thiết bị chuyên dụng.
Bước 3: Căn chỉnh linh kiện đồng tâm hoàn toàn với ngõng trục. Sự sai lệch góc độ trong giai đoạn này sẽ gây ra vết xước kim loại nghiêm trọng trên bề mặt trục của motor điện công nghiệp.
Bước 4: Truyền lực ép lên vành trong thông qua ống đóng chuyên dụng. Bất kỳ tác động cơ học nào lên vành ngoài đều làm hỏng viên bi và rãnh lăn ngay lập tức, làm suy giảm tuổi thọ của hệ thống động cơ điện nhập khẩu.
Bước 5: Đẩy vòng bi vào sát vai trục hoặc vị trí phe cài. Tiếp tục duy trì lực ép cho đến khi linh kiện chạm sát vào gờ chặn kim loại, đảm bảo không còn khe hở dọc trục.

Xem thêm: Cấu tạo động cơ điện và nguyên lý hoạt động

Sau khi đưa ổ đạn vào vị trí gờ chặn, hãy giữ nguyên lực ép trong khoảng 15 đến 30 giây đối với phương pháp lắp nguội. Điều này ngăn hiện tượng đàn hồi ngược của kim loại.

Nếu sử dụng phương pháp nhiệt, cần đẩy nhẹ ổ bi áp sát vai trục trong quá trình làm nguội. Hiện tượng co ngót nhiệt có thể tạo ra khoảng hở nhỏ giữa vành trong và vai trục.

Kiểm tra độ quay tự do của ổ bi sau khi hoàn tất. Vành ngoài phải quay êm, không bị kẹt cứng, không phát ra tiếng rít hay có độ rơ lắc bất thường.

Chất lượng mỡ bôi trơn đóng vai trò quyết định 40% tuổi thọ ổ bi. Nên chọn mỡ gốc Lithium hoặc Polyurea có khả năng chịu nhiệt cao cho các dòng động cơ vận hành liên tục.

Nhận biết các thao tác sai lầm giúp kỹ thuật viên phòng tránh hư hỏng linh kiện và kéo dài tuổi thọ động cơ điện một cách hiệu quả.

Lắp lệch tâm hoặc đặt vòng bi bị nghiêng khi bắt đầu ép: Đây là lỗi rất phổ biến trong quá trình thực hiện cách lắp vòng bi vào rotor, khiến lực ép không phân bố đều. Khi vòng bi bị vào lệch, bề mặt ngõng trục rất dễ bị xước, mòn hoặc tạo rãnh, làm giảm độ chính xác và gây rung lắc khi motor hoạt động.
Dùng búa gõ trực tiếp lên vành ngoài hoặc lồng bi: Đây là sai lầm nghiêm trọng vì lực tác động đột ngột sẽ làm bi bên trong bị dập, biến dạng hoặc nứt vỡ, ảnh hưởng trực tiếp đến độ êm và tuổi thọ vòng bi. Trong nhiều trường hợp, chỉ cần một vài cú gõ sai cách cũng có thể làm hỏng hoàn toàn linh kiện.
Gia nhiệt vòng bi vượt quá mức cho phép khi lắp nóng: Khi áp dụng phương pháp lắp nhiệt, nếu nhiệt độ vượt quá 120 độ C, cấu trúc kim loại bên trong vòng bi có thể bị biến đổi, làm giảm độ cứng và khả năng chịu tải. Đồng thời, các phớt nhựa che bụi cũng dễ bị chảy hoặc biến dạng, dẫn đến mất khả năng bảo vệ vòng bi.

Xem thêm: Motor 3 pha 380V là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Một lỗi phổ biến khác là không vệ sinh sạch sẽ bụi bẩn trên ngõng trục. Mạt hạt kim loại nhỏ bị kẹt giữa vành trong và ngõng trục sẽ gây ra hiện tượng méo vành trong.

Sử dụng lượng mỡ bôi trơn quá nhiều cũng gây hại không kém thiếu mỡ. Mỡ thừa làm tăng ma sát thủy động, dẫn đến gia tăng nhiệt độ vận hành của motor điện tốt nhất.

Lắp đúng kỹ thuật giúp định vị tâm trục chuẩn xác, giảm ma sát và độ rung lắc, ngăn ngừa hiện tượng quá nhiệt và tránh làm hư hỏng bề mặt ngõng trục. Điều này giúp động cơ vận hành êm ái và kéo dài tuổi thọ thiết bị.

Bạn nên gia nhiệt vòng bi trong khoảng từ 80°C đến 110°C và tuyệt đối không vượt quá 120°C. Nhiệt độ quá cao sẽ làm biến đổi cấu trúc thép, giảm độ cứng và gây hỏng phớt chắn bụi của vòng bi.

Có. Bạn tuyệt đối không gõ lực lên vành ngoài hoặc lồng bi. Lực tác động sai vị trí sẽ làm dập viên bi, biến dạng rãnh lăn và gây hỏng vòng bi ngay lập tức. Cần dùng ống đóng truyền lực đều lên vành trong.

Phương pháp lắp nguội thích hợp cho các dòng vòng bi có đường kính lỗ nhỏ (dưới 55 mm). Đối với vòng bi kích thước trung bình và lớn (trên 55 mm), bạn nên áp dụng phương pháp lắp nhiệt để thao tác dễ dàng và an toàn hơn.

Sau khi hoàn tất, bạn hãy quay thử vành ngoài vòng bi bằng tay. Vòng bi phải quay êm ái, trơn tru, không bị kẹt cứng, không có tiếng rít hay độ rơ lắc bất thường, đồng thời vành trong phải áp sát hoàn toàn vào vai trục.

Để đảm bảo mua motor, tìm kiếm giá motor cạnh tranh hoặc chọn mua mô tơ điện chính hãng, quý khách hãy đến với Motordienbapha.com. Chúng tôi cung cấp đa dạng sản phẩm bán motor điện, bán động cơ điện nhập khẩu chất lượng cao với đầy đủ chứng nhận CO/CQ. Hãy gọi ngay 0918 827 329 hoặc Zalo 0918827329 để nhận báo giá chi tiết nhất.

Quy trình thao tác chuẩn xác giúp khôi phục hoàn hảo hiệu suất vận hành cho hệ thống rotor và động cơ điện.

Tóm lại, việc nắm rõ các lỗi thường gặp trong quá trình lắp vòng bi giúp kỹ thuật viên chủ động phòng tránh sai sót, từ đó đảm bảo quá trình lắp ráp chính xác hơn và nâng cao độ bền cho thiết bị. Khi thực hiện đúng kỹ thuật trong cách lắp vòng bi vào rotor, động cơ điện sẽ vận hành êm ái, giảm rung lắc và duy trì hiệu suất ổn định trong thời gian dài.
