Động cơ 1 chiều không chổi than là gì? Cấu tạo và nguyên lý hoạt động

Động cơ 1 chiều không chổi than (BLDC) là loại động cơ điện hoạt động bằng dòng điện một chiều, không sử dụng chổi than và cổ góp. Nhờ bộ điều khiển điện tử thay thế, BLDC vận hành êm ái, đạt hiệu suất cao, tuổi thọ vượt trội và khả năng điều khiển tốc độ chính xác, là giải pháp lý tưởng cho các ứng dụng tự động hóa và công nghiệp hiện đại.

Những điểm cần biết về động cơ 1 chiều không chổi than (BLDC):

• Loại bỏ chổi than và cổ góp, nâng cao hiệu suất và tuổi thọ vận hành.
• Cấu tạo gồm Stator, Rotor (nam châm vĩnh cửu), Cảm biến Hall và Mạch điều khiển điện tử.
• Nguyên lý hoạt động dựa trên từ trường quay được điều khiển chính xác bằng điện tử.
• Ưu điểm nổi bật là hiệu suất cao, bền bỉ, ít bảo trì và khả năng điều khiển tốc độ chính xác.
• Ứng dụng rộng rãi trong các lĩnh vực như robot, xe điện, máy CNC và tự động hóa công nghiệp.

Để hiểu rõ hơn về công nghệ tiên tiến này, hãy cùng Motordienbapha.com đi sâu vào từng khía cạnh của động cơ 1 chiều không chổi than.

Động cơ 1 chiều không chổi than (BLDC) là gì?

Động cơ 1 chiều không chổi than, hay còn gọi là Brushless DC Motor (BLDC), là một dạng motor điện hiện đại sử dụng nguồn điện một chiều. Điểm đặc biệt của loại động cơ này là không sử dụng chổi than và cổ góp truyền thống như các motor DC thông thường.

Việc loại bỏ các bộ phận cơ học tiếp xúc giúp động cơ BLDC vận hành mượt mà, giảm thiểu ma sát và hao mòn. Điều này không chỉ nâng cao hiệu suất hoạt động mà còn kéo dài đáng kể tuổi thọ của động cơ.

Động cơ BLDC được đánh giá cao về hiệu suất năng lượng, thường đạt trên 85% do không có tổn thất ma sát từ chổi than. Điều này giúp tiết kiệm điện năng và giảm chi phí vận hành đáng kể trong các ứng dụng công nghiệp.

Cấu tạo và nguyên lý hoạt động của động cơ 1 chiều không chổi than

Để hiểu vì sao động cơ 1 chiều không chổi than mang lại hiệu suất vượt trội và tuổi thọ cao, chúng ta cần tìm hiểu chi tiết về cấu tạo và nguyên lý hoạt động của loại động cơ điện hiện đại này. Từ đó, người dùng có thể khai thác tối đa tiềm năng của chúng.

Cấu tạo động cơ 1 chiều không chổi than có gì đặc biệt?

Cấu tạo động cơ 1 chiều không chổi than (BLDC) được thiết kế tối ưu để loại bỏ ma sát và hao mòn do chổi than gây ra, đảm bảo động cơ vận hành êm ái, bền bỉ. Một động cơ BLDC điển hình bao gồm các thành phần chính sau:

• Stator (phần tĩnh): Là phần cố định của động cơ, thường làm từ lõi thép silic và quấn các cuộn dây đồng. Khi có dòng điện chạy qua, các cuộn dây này tạo ra từ trường quay, tương tác với rotor.
• Rotor (phần quay): Là bộ phận chuyển động, gắn các nam châm vĩnh cửu. Từ trường của rotor tương tác với từ trường từ stator, tạo ra mô-men xoắn làm động cơ quay.
• Cảm biến Hall: Các cảm biến này được đặt trên stator để xác định vị trí góc của rotor. Thông tin vị trí này được truyền về mạch điều khiển để điều chỉnh dòng điện chính xác.
• Mạch điều khiển (Driver/ESC): Đây là “bộ não” điện tử, thay thế hoàn toàn vai trò của chổi than và cổ góp cơ học. Mạch này có nhiệm vụ cấp dòng điện đúng thời điểm và đúng pha cho các cuộn dây stator.
• Vỏ và trục động cơ: Vỏ có chức năng bảo vệ các bộ phận bên trong khỏi tác động môi trường. Trục động cơ truyền chuyển động quay ra bên ngoài để điều khiển tải.

Nguyên lý hoạt động của động cơ 1 chiều không chổi than

Nguyên lý vận hành của động cơ điện một chiều không chổi than dựa trên sự tương tác giữa từ trường của stator và rotor, được điều khiển bằng mạch điện tử thông minh. Khi bộ điều khiển cấp dòng điện vào các cuộn dây stator theo một trình tự đã lập trình, một từ trường quay sẽ được tạo ra.

Các cảm biến Hall liên tục giám sát vị trí của rotor và gửi tín hiệu phản hồi về mạch điều khiển. Dựa trên thông tin này, mạch điều khiển sẽ thay đổi hướng dòng điện trong các cuộn dây stator để duy trì sự tương tác từ trường. Điều này tạo ra mô-men xoắn liên tục, khiến rotor quay đều và ổn định.

Quá trình cấp điện và chuyển mạch điện tử được lặp lại với tần số cao, giúp động cơ BLDC vận hành mượt mà, ít rung động. Khả năng điều chỉnh tốc độ và mô-men xoắn dễ dàng bằng cách thay đổi điện áp hoặc tần số cấp nguồn là một ưu điểm lớn. Nhờ đó, động cơ đạt hiệu suất cao, giảm hao mòn cơ học và có tuổi thọ vượt trội.

Mạch điều khiển (Driver/ESC) là thành phần then chốt của động cơ BLDC, chịu trách nhiệm cho việc chuyển mạch điện tử chính xác. Đây là yếu tố quyết định đến khả năng điều khiển tốc độ, mô-men xoắn và hiệu suất tổng thể của động cơ.

Motordienbapha.com sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Motordienbapha.com. Chúng tôi sẵn sàng tư vấn và cung cấp các giải pháp motor điện phù hợp nhất với mọi yêu cầu ứng dụng của quý khách.

Ưu và nhược điểm của động cơ 1 chiều không chổi than

Việc hiểu rõ ưu và nhược điểm của động cơ 1 chiều không chổi than (BLDC) sẽ giúp người dùng đánh giá chính xác khả năng vận hành, hiệu suất và độ phù hợp của loại motor này. Điều này rất quan trọng để đưa ra lựa chọn tối ưu cho từng mục đích sử dụng cụ thể.

Ưu điểm nổi bật của động cơ 1 chiều không chổi than

Động cơ BLDC mang lại nhiều lợi ích vượt trội, khiến chúng trở thành lựa chọn hàng đầu trong nhiều ứng dụng hiện đại:

• Hiệu suất cao và tiết kiệm năng lượng: Không có chổi than, giảm thiểu ma sát và tổn thất năng lượng, giúp động cơ hoạt động hiệu quả hơn, tiết kiệm điện năng.
• Tuổi thọ dài và độ bền cao: Việc loại bỏ các bộ phận cơ học tiếp xúc giúp giảm mài mòn, kéo dài tuổi thọ và giảm nhu cầu bảo trì thường xuyên.
• Hoạt động êm ái, độ ồn thấp: Thiết kế không chổi than cho phép động cơ chạy mượt mà, giảm rung và tiếng ồn đáng kể, phù hợp cho môi trường nhạy cảm.
• Điều khiển tốc độ chính xác: BLDC có thể dễ dàng điều chỉnh tốc độ và mô-men xoắn thông qua bộ điều khiển điện tử, đáp ứng yêu cầu chính xác cao của tự động hóa.
• Kích thước nhỏ gọn, trọng lượng nhẹ: Động cơ BLDC cung cấp mật độ công suất cao, nghĩa là chúng có thể tạo ra công suất lớn với kích thước và trọng lượng nhỏ hơn.
• Khả năng khởi động nhanh và phản ứng tốt: Phản hồi nhanh với tín hiệu điều khiển, rất phù hợp cho các thiết bị cần độ chính xác và tốc độ phản ứng cao.

Nhược điểm cần lưu ý của động cơ 1 chiều không chổi than

Mặc dù có nhiều ưu điểm, động cơ BLDC cũng tồn tại một số hạn chế cần cân nhắc:

• Chi phí đầu tư ban đầu cao: Do sử dụng nam châm vĩnh cửu chất lượng cao và bộ điều khiển điện tử phức tạp, giá thành của motor BLDC thường cao hơn động cơ chổi than truyền thống.
• Yêu cầu bộ điều khiển chuyên dụng: Động cơ BLDC không thể hoạt động trực tiếp với nguồn điện DC thông thường. Chúng cần một bộ driver hoặc mạch điều khiển phù hợp, làm tăng chi phí và độ phức tạp kỹ thuật.
• Khó khăn trong sửa chữa: Cấu tạo phức tạp với nhiều linh kiện điện tử. Khi xảy ra hư hỏng, việc chẩn đoán, sửa chữa hoặc thay thế linh kiện đòi hỏi kỹ năng chuyên môn cao và chi phí lớn.
• Độ nhạy với môi trường: Các nam châm vĩnh cửu có thể bị giảm từ tính khi hoạt động liên tục trong môi trường nhiệt độ quá cao hoặc điều kiện khắc nghiệt khác.
• Yêu cầu kỹ năng kỹ thuật cao: Việc lắp đặt, vận hành và lập trình điều khiển động cơ BLDC đòi hỏi người dùng có kiến thức chuyên môn sâu về điện tử và điều khiển tự động.

Bảng so sánh: Động cơ 1 chiều không chổi than (BLDC) và Động cơ 1 chiều chổi than

Để có cái nhìn tổng quan hơn, bảng dưới đây sẽ so sánh các đặc điểm chính giữa động cơ BLDC và động cơ DC truyền thống sử dụng chổi than. Sự khác biệt này giúp người dùng lựa chọn loại motor phù hợp nhất.

Việc lựa chọn giữa động cơ BLDC và brushed DC phụ thuộc vào yêu cầu cụ thể của ứng dụng. Nếu ưu tiên hiệu suất, tuổi thọ, độ chính xác và vận hành êm ái, BLDC là lựa chọn tối ưu. Tuy nhiên, đối với các ứng dụng đơn giản và ngân sách hạn chế, động cơ chổi than vẫn là một giải pháp kinh tế.

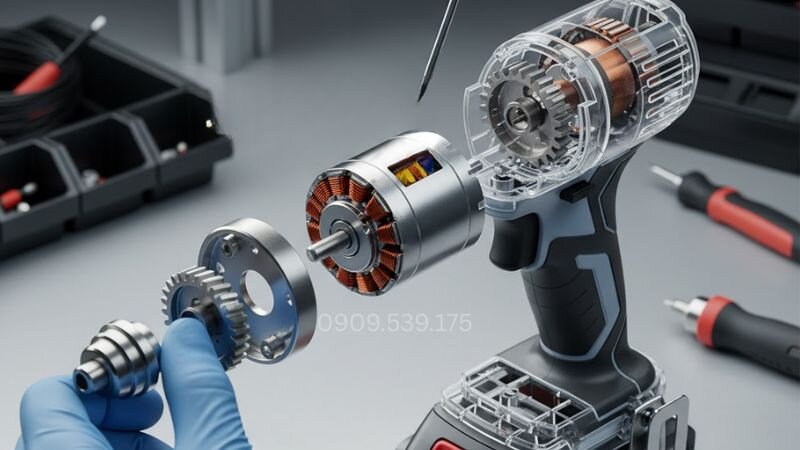

Ứng dụng của động cơ 1 chiều không chổi than trong công nghiệp

Động cơ 1 chiều không chổi than ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ hiệu suất cao, tuổi thọ bền và khả năng điều khiển tốc độ chính xác. Chúng đáp ứng tốt các yêu cầu khắt khe của hệ thống hiện đại.

• Hệ thống tự động hóa và robot công nghiệp: Motor không chổi than 220v được sử dụng phổ biến trong cánh tay robot, máy CNC, máy in 3D. Khả năng phản hồi nhanh và điều khiển vị trí chính xác là ưu điểm then chốt.
• Thiết bị gia dụng thông minh: Từ máy giặt, máy hút bụi robot đến quạt trần, động cơ BLDC giúp tăng hiệu quả năng lượng, giảm tiếng ồn và kéo dài tuổi thọ sản phẩm.
• Ngành ô tô và xe điện: Được ứng dụng rộng rãi trong quạt làm mát, bơm nhiên liệu, và đặc biệt là động cơ truyền động chính của xe điện. Khả năng tiết kiệm năng lượng và mô-men xoắn cao là lý do chính.
• Máy nén khí và quạt công nghiệp: Động cơ BLDC giúp giảm tiếng ồn, tăng hiệu suất và tuổi thọ, phù hợp với các hệ thống cần hoạt động liên tục với độ tin cậy cao.
• Thiết bị y tế và điện tử: Ứng dụng trong các máy bơm chính xác, máy quét y tế, hoặc các thiết bị cần chuyển động êm ái, không gây nhiễu điện từ.

Qua những thông tin trên, có thể thấy động cơ 1 chiều không chổi than là lựa chọn lý tưởng cho các ứng dụng cần hiệu suất cao, vận hành êm ái và tuổi thọ dài. Nhờ công nghệ tiên tiến, loại động cơ này không chỉ giúp tiết kiệm năng lượng mà còn giảm chi phí bảo trì trong quá trình sử dụng. Động cơ 1 chiều không chổi than đang dần trở thành xu hướng trong ngành cơ khí, tự động hóa và thiết bị điện hiện đại.
