Tại sao motor bị giật khởi động qua biến tần và cách xử lý

Hiện tượng motor bị giật khởi động qua biến tần xuất phát từ sự mất cân bằng lực điện từ hoặc xung đột thông số điều khiển tần số. Sự cố này xảy ra do thiết lập thời gian tăng tốc quá nhanh, sai lệch chế độ bù mô men lực hoặc lỗi pha dòng điện đầu ra. Việc khắc phục kịp thời giúp bảo vệ hệ truyền động cơ khí và duy trì hiệu suất hoạt động tối ưu.

Khắc phục triệt để lỗi motor bị giật khởi động qua biến tần giúp tăng độ bền hệ thống máy móc.

• Điều chỉnh thời gian tăng tốc phù hợp với quán tính thực tế của tải trọng cơ khí.
• Sử dụng chức năng dò thông số tự động để tối ưu hóa đặc tính vận hành của mô tơ điện.
• Kiểm tra kỹ lưỡng sự cân bằng điện áp giữa ba pha đầu ra của biến tần trước khi chạy máy.
• Thực hiện căn chỉnh đồng tâm trục và bảo dưỡng vòng bi định kỳ cho các thiết bị truyền động.

Hãy cùng Motordienbapha.com phân tích sâu hơn các nguyên nhân kỹ thuật và giải pháp xử lý triệt để hiện tượng này thông qua các nội dung dưới đây.

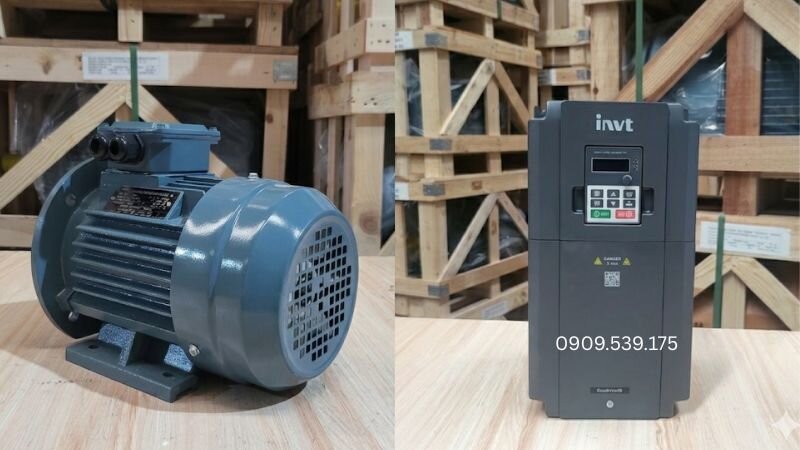

Dấu hiệu motor bị giật khi khởi động qua biến tần

Việc phát hiện sớm các dấu hiệu bất thường giúp kỹ thuật viên ngăn ngừa những hư hỏng nặng hơn đối với hệ thống động cơ điện.

Các dấu hiệu thường gặp bao gồm các hiện tượng dưới đây:

• Khi bắt đầu cấp lệnh chạy, trục mô tơ rung lắc mạnh, kèm theo tiếng va đập kim loại trong vài giây đầu, thường xuất hiện tại khu vực khớp nối.
• Trên màn hình biến tần, dòng điện hiển thị dao động liên tục, không ổn định như bình thường.
• Hệ thống có thể xuất hiện cảnh báo quá dòng hoặc lỗi quá tải ngay khi vừa khởi động, dù chưa vào tải thực tế.
• Hiện tượng này có thể xuất hiện ở máy 3 pha tải nặng hoặc các dòng máy dân dụng như mô tơ điện 220v và motor điện 220v.

Tại sao motor bị giật khởi động qua biến tần?

Có nhiều lý do dẫn đến sự cố này, từ sai sót trong cài đặt chương trình cho đến các hư hỏng vật lý của thiết bị cơ khí.

Sự tương tác giữa từ trường stator và rotor quyết định sự khởi động êm ái của động cơ điện. Bất kỳ sự gián đoạn nào trong việc cấp dòng điện hoặc tần số từ biến tần đều tạo ra các xung lực cơ học không đều, dẫn đến hiện tượng rung giật mạnh gây hại cho vòng bi và trục máy.

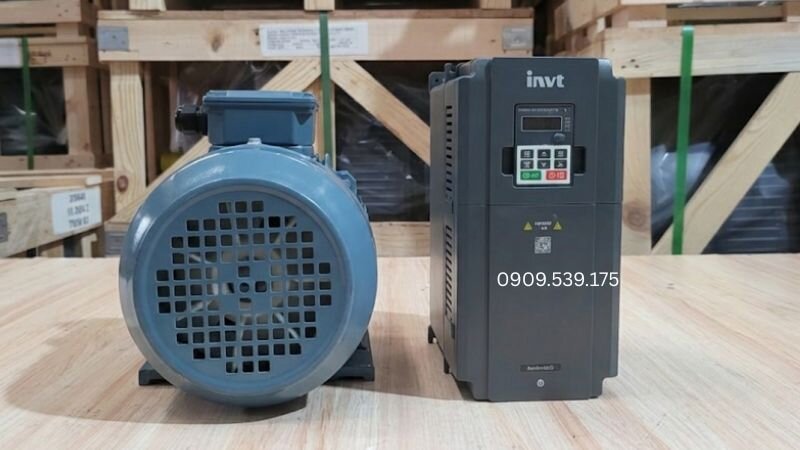

Cài đặt thời gian tăng tốc quá ngắn

Khi thời gian tăng tốc được cài đặt quá thấp, biến tần sẽ cố gắng đưa động cơ điện lên tốc độ tối đa trong thời gian rất ngắn.

Điều này buộc dòng điện tăng đột ngột, sinh ra một mô men xoắn khởi động cực lớn trong tích tắc.

Lực kéo quá lớn này sẽ kéo giật mạnh trục motor điện, gây nguy hiểm cho các bộ phận truyền động cơ học liên kết phía sau.

Phương trình động học của rotor được biểu diễn qua công thức T = J * (dw / dt) + T_load.

Khi thời gian tăng tốc tiến dần về không, gia tốc góc tăng lên vô hạn khiến lực cơ học tác động lên trục máy vượt quá giới hạn bền cho phép.

Lỗi cài đặt thông số bù mô men lực khởi động

Thông số bù mô men lực giúp nâng cao điện áp ở tần số thấp để thắng lực ma sát ban đầu của tải cơ học.

Nếu cài đặt giá trị này quá cao, điện áp cấp vào cuộn dây stator sẽ vượt quá giới hạn bão hòa từ của lõi thép.

Hiện tượng bão hòa từ sinh ra các hài dòng điện bậc cao, tạo ra lực điện từ rung động mạnh làm motor điện bị giật.

Ngược lại, nếu cài đặt mức bù mô men quá thấp, động cơ điện sẽ không đủ sức kéo tải ban đầu, gây hiện tượng trượt tần số liên tục.

Khai báo sai lệch thông số kỹ thuật động cơ điện

Việc khai báo các dữ liệu định mức không chính xác vào bộ nhớ biến tần sẽ làm sai lệch thuật toán điều khiển vector.

Các thông số quan trọng bao gồm công suất, dòng điện định mức, số cực và tốc độ vòng quay ghi trên nhãn máy.

Ngay cả khi quý khách sử dụng loại motor điện tốt nhất hoặc các dòng động cơ điện nhập khẩu cao cấp, việc nhập sai dữ liệu vẫn gây lỗi.

Thuật toán điều khiển của biến tần sẽ tính toán sai điện trở cuộn dây, dẫn đến việc cấp dòng điện khởi động không phù hợp.

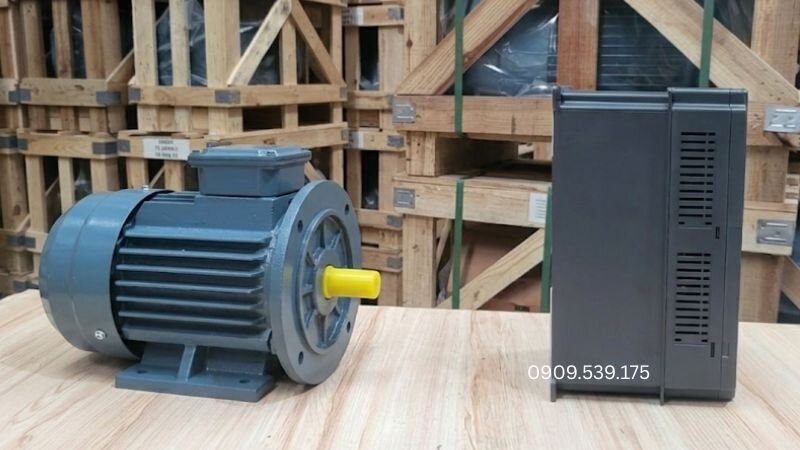

Nguyên nhân do lỗi phần cứng và hệ thống cơ khí

Bên cạnh yếu tố lập trình phần mềm, các hư hỏng vật lý trên hệ thống điện và cơ khí cũng là nguyên nhân phổ biến.

Sự cố mất pha đầu ra từ bộ biến tần

Cáp dẫn điện từ biến tần đến động cơ điện bị đứt ngầm một pha hoặc tiếp điểm đấu nối tại hộp cực bị lỏng lẻo.

Khi hoạt động thiếu một pha, từ trường quay stator sẽ chuyển từ dạng tròn đều sang dạng hình elip méo lệch.

Rotor của mô tơ điện sẽ bị kéo giật liên tục do lực hút điện từ không cân bằng giữa các cực từ stator.

Đây là lỗi cơ bản mà các chuyên gia bán động cơ điện luôn khuyến cáo người dùng kiểm tra kỹ lưỡng trước khi vận hành.

Hư hỏng linh kiện bán dẫn công suất IGBT bên trong

Bộ biến tần sử dụng các linh kiện bán dẫn công suất IGBT để thực hiện đóng ngắt và tạo điện áp xoay chiều ba pha.

Nếu một trong các linh kiện IGBT bị rò dòng hoặc hỏng hóc, điện áp đầu ra giữa ba pha sẽ mất cân bằng nghiêm trọng.

Sự mất cân bằng này tạo ra dòng điện thứ tự nghịch, sinh ra mô men hãm đối kháng làm motor bị giật khởi động qua biến tần.

Kỹ thuật viên cần sử dụng đồng hồ chuyên dụng để đo đạc và kiểm tra kỹ lưỡng trước khi quyết định mua mô tơ điện mới.

Hiện tượng kẹt tải cơ học và lệch tâm trục

Trục truyền động của động cơ điện công nghiệp bị lệch tâm so với trục của thiết bị tải vượt quá dung sai cho phép.

Sự lệch tâm này tạo ra lực tỳ cơ học không đồng đều lên vòng bi tại mỗi chu kỳ quay của rotor.

Đồng thời, nếu hệ thống tải bị kẹt cứng do hỏng vòng bi hoặc kẹt rác, rotor sẽ cố gắng quay nhưng bị cản lại.

Hệ quả là dòng điện tăng vọt, biến tần ngắt dòng để bảo vệ, tạo ra chu kỳ giật cục khởi động liên tục.

Nếu quý khách gặp khó khăn trong việc xác định lỗi phần cứng hoặc cần hỗ trợ kỹ thuật chuyên sâu, hãy liên hệ ngay với đội ngũ của Motordienbapha.com qua số điện thoại 0918 827 329 hoặc Zalo 0918827329. Chúng tôi sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.

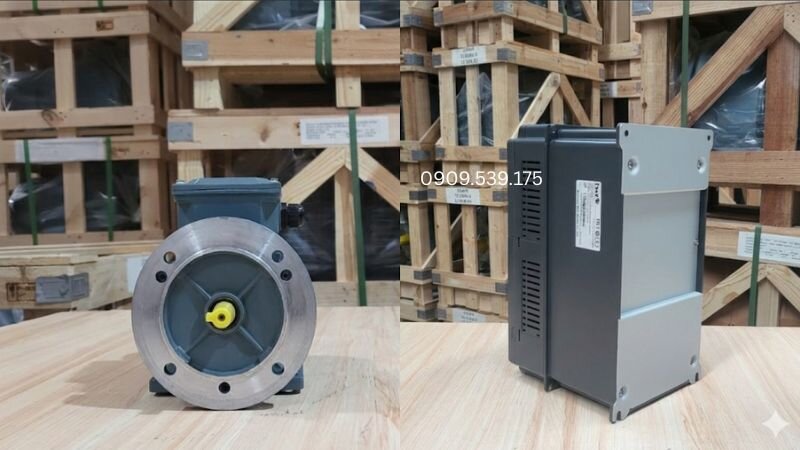

Cách khắc phục lỗi motor bị giật khi khởi động là gì?

Để xử lý dứt điểm tình trạng rung giật, kỹ thuật viên cần tiến hành các bước kiểm tra từ lập trình đến phần cứng cơ học.

Điều chỉnh và tối ưu hóa các thông số phần mềm

Hãy tăng thời gian tăng tốc lên mức phù hợp hơn để dòng điện khởi động tăng một cách từ từ và êm ái.

Chuyển đổi chế độ điều khiển từ chế độ V/F tuyến tính sang chế độ điều khiển vector không cảm biến sensorless vector.

Kích hoạt chức năng tự động dò tìm thông số động cơ auto tuning ở trạng thái không lắp tải để biến tần tối ưu hóa thông số cuộn dây.

Thao tác hiệu chuẩn này cực kỳ quan trọng cho cả các dòng động cơ điện giá rẻ lẫn các thiết bị công nghiệp cao cấp.

Kiểm tra và đo đạc hệ thống phần cứng điện

Sử dụng thiết bị đo megomet để kiểm tra độ cách điện của cuộn dây động cơ điện với vỏ máy.

Đồng thời sử dụng đồng hồ vạn năng đo điện trở ba cuộn dây stator nhằm đảm bảo không bị lệch pha hoặc ngắn mạch ngầm.

Kiểm tra lực siết của các cọc đấu dây điện tại hộp cực và đảm bảo đầu nối cáp điện được ép cos chặt chẽ.

Các bước kiểm tra này giúp quý khách tiết kiệm chi phí trước khi quyết định mua động cơ điện mới để thay thế.

Căn chỉnh hệ thống truyền động cơ khí

Tháo rời khớp nối cơ khí giữa động cơ điện và hệ thống tải, sau đó tiến hành khởi động máy ở chế độ không tải.

Nếu máy hoạt động êm ái, lỗi hoàn toàn do hệ cơ khí bị lệch tâm hoặc kẹt tải trọng truyền động.

Kỹ thuật viên cần sử dụng thiết bị đo laser để căn chỉnh đồng tâm trục và tra thêm mỡ bôi trơn chất lượng vào vòng bi.

Nếu phát hiện vòng bi bị mòn rơ, quý khách nên liên hệ các đại lý bán motor điện để mua linh kiện thay thế kịp thời.

Khi vận hành các dòng động cơ điện có phanh hoặc động cơ điện phồng nổ, việc phối hợp thời gian nhả phanh và thời gian xuất dòng điện của biến tần là cực kỳ quan trọng. Nếu phanh nhả quá chậm, trục máy sẽ bị bó cứng tạm thời, gây ra hiện tượng rung giật dữ dội khi khởi động.

Bảng so sánh các phương pháp khởi động động cơ điện

Dưới đây là bảng so sánh các phương pháp khởi động phổ biến để quý khách dễ dàng lựa chọn giải pháp tối ưu cho hệ thống của mình.

Đối với các ứng dụng nhỏ sử dụng motor điện pha 220v hoặc mô tơ điện 220v, việc lựa chọn biến tần một pha ra ba pha cần đảm bảo công suất biến tần lớn hơn công suất động cơ điện một cấp để tránh quá tải dòng khởi động. Ngoài ra, việc dùng động cơ điện 1 pha nguyên bản chạy qua biến tần thường không đạt hiệu suất mong muốn và dễ gây lỗi xung đột tụ điện.

Để nhận bảng giá motor cạnh tranh nhất và sở hữu những sản phẩm động cơ điện chất lượng cao, quý khách hãy liên hệ với Motordienbapha.com qua số điện thoại 0918 827 329 hoặc Zalo 0918827329. Chúng tôi tự hào là đơn vị uy tín chuyên bán mô tơ điện và hỗ trợ tư vấn giải pháp điều khiển động cơ điện tối ưu nhất cho doanh nghiệp của bạn.

Câu hỏi thường gặp

Kết luận

Hiện tượng motor bị giật khi khởi động qua biến tần chủ yếu do sai lệch thời gian tăng tốc, khai báo sai thông số định mức hoặc mất cân bằng pha đầu ra.

Kỹ thuật viên cần thực hiện cô lập máy để chạy không tải trước, sau đó mới tiến hành tinh chỉnh các thông số phần mềm để xác định chính xác vị trí lỗi.

Tuân thủ quy trình kiểm tra này giúp bảo vệ hệ thống truyền động cơ khí và duy trì tuổi thọ cho các thiết bị điện trong nhà máy của bạn.
